Panasas ACTIVESTOR INFINIBAND ROUTER 製品紹介
|
|
▼
InfiniBand ファブリックでのPanasas ActiveStorストレージの利用について
|
InfiniBandネットワーク・ファブリックへの高性能接続
ActiveStor InfiniBand RouterノードはEthernetとInfiniBandの両方のネットワークインターフェイスを持ち、両者間でIPトラフィックをルーティングするように設定されています。ActiveStor InfiniBand Routerエンクロージャには最大4台のActiveStor InfiniBand Routerノードを構成することができ、ActiveStorストレージソリューションに対して、コスト効率に優れたハイパフォーマンスで低レイテンシなInfiniBandファブリック接続を提供します。
|
|
|
|
高可用性
|
バランスの取れたパフォーマンス
|
相互運用性
|
|
ActiveStor InfiniBandルーターは、オプションのイーサネットスイッチと組み合わせることで自動化されたシームレスなデータパスのフェイルオーバーを実現し、継続的なネットワークアクセスを可能にします。
|
ActiveStor InfiniBandルータとスイッチソリューションでは、データパスのロードバランシングにより最適なパフォーマンスを実現します。
|
ActiveStor InfiniBandルーターはすべてのHDR100/EDR/FDR/QDR InfiniBandネットワークと互換性があり、最高レベルのシステム相互運用性を保証します。
|
|
|
▼
ASR-400 : ActiveStor InfiniBand Router 400
|
InfiniBandネットワーク・ファブリックへのスケーラブルでコスト効率に優れたハイパフォーマンスな接続を実現
科学技術計算、数学モデリング、ソフトウェアシミュレーション、高性能データ分析、AI/MLアプリケーションは、高速HPCシステムの膨大なスループット要求をサポートするために、非常に堅牢でスケーラブルなネットワークを必要とします。PanasasR ActiveStorR InfiniBand Router 400（ASR-400）は、InfiniBandベースの計算クラスタとイーサネットベースのPanasasデータストレージソリューション間のシームレスな接続を提供します。
ASR-400ノードはイーサネットとInfiniBandの両方のネットワークインターフェイスを持ち、両者間でIPトラフィックをルーティングするように構成されています。ASR-400エンクロージャには最大4台のASR-400ノードを構成することができ、Panasasデータストレージソリューションに対して、コスト効率に優れたハイパフォーマンスで低レイテンシなInfiniBandファブリック接続を提供します。
ASR-400ノードの追加により、PanasasのデータストレージソリューションはInfiniBandを使用する計算クラスタへのスケーラブルで広帯域幅、フォールトトレラントなネットワーキング経路を獲得しました。ASR-400ノードは、製造、ライフサイエンス、金融サービス、メディア＆エンターテイメント、学術、政府、AIに理想的なパフォーマンスを提供します。
ASR-400エンクロージャ

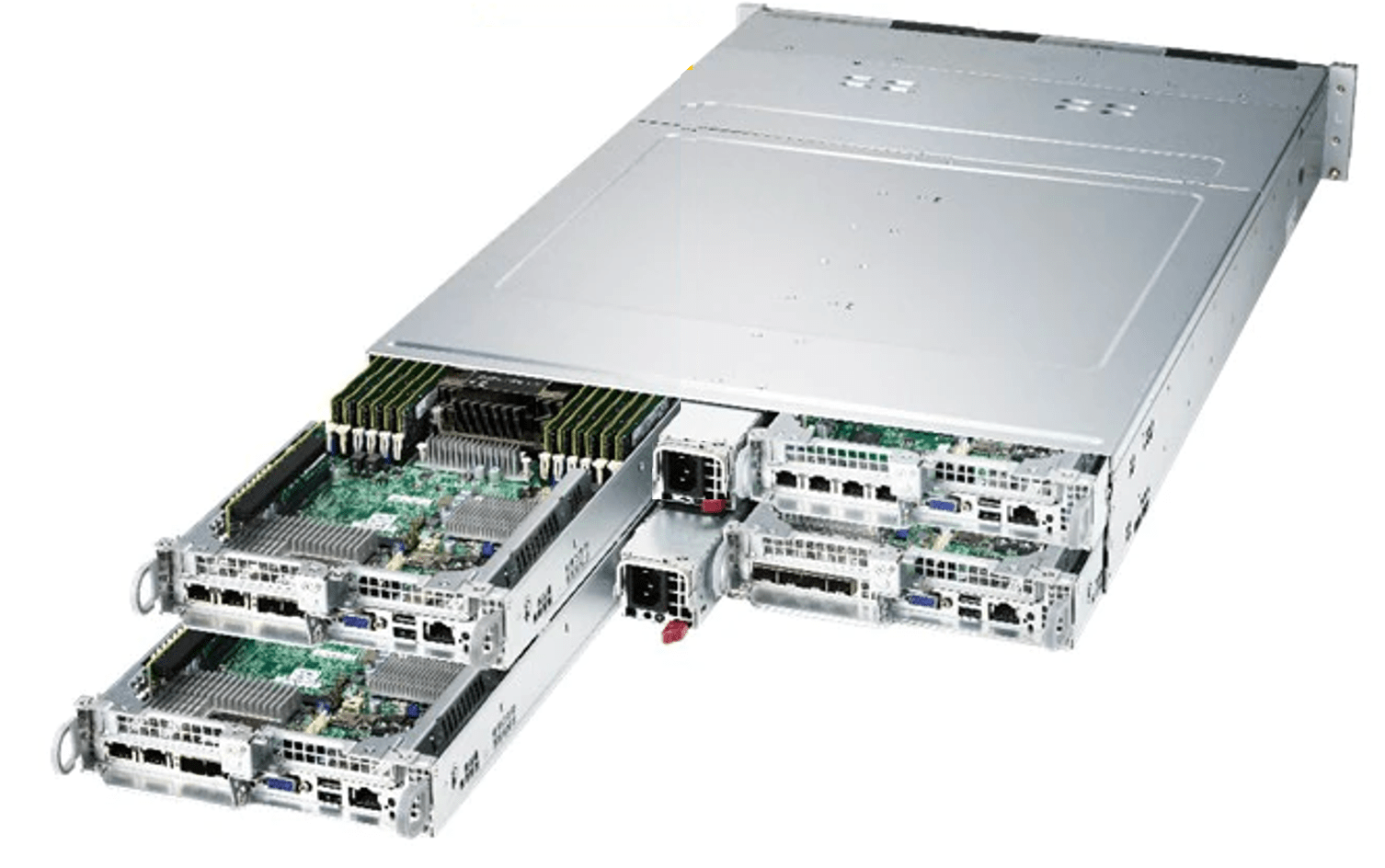

ASR-400エンクロージャは、2Uの4ノード19インチラックマウント筐体です。エンクロージャには、ASR-400 InfiniBandルータノードが搭載されています（図1を参照）。
各ASR-400エンクロージャには、Titanium認定の96%エネルギー効率を有する2台の電源が冗長構成で搭載されています。1台の電源が故障しても、もう1台の電源で筐体全体に電力を供給し続けることができます。
ASR-400ノード
ASR-400 InfiniBandルーターノードは業界標準のサーバーノードであり、CPU強度、DRAM容量、ネットワーク帯域幅の設定とテストが行われています。
ASR-400 InfiniBandルータには、ノード数の異なる4つのモデルがあります。(具体的なモデル名と構成の詳細については、「ASR-400モデル」のセクションを参照してください)。
高可用性、バランスの取れたパフォーマンス、相互運用性
複数のPanasas ASR-400 ActiveStor InfiniBandルータをオプションのイーサネットスイッチと組み合わせることで、自動化されたシームレスなデータパスのフェイルオーバーを実現し、継続的なネットワークアクセスを可能にします。このソリューションには単一障害点がなく、データパスのロードバランシングにより最適なパフォーマンスを実現します。ASR-400は、すべてのHDR100/EDR/FDR/QDR InfiniBandネットワークと互換性があり、最高レベルのシステム相互運用性を保証します。
ASR-400モデル
ASR-400 InfiniBandルーターノードは通常、PanFSストレージ1ラックあたり2台単位で注文され、すべてのノードがASR-400エンクロージャーにプリインストールされた状態で出荷されます。
| ASR-400 モデル |
ネットワーク |
| 1 ノード |
2x HDR100/EDR/FDR/QDR, 2x 100 GbE |
| 2 ノード |
4x HDR100/EDR/FDR/QDR, 4x 100 GbE |
| 3 ノード |
6x HDR100/EDR/FDR/QDR, 6x 100 GbE |
| 4 ノード |
8x HDR100/EDR/FDR/QDR, 8x 100 GbE |
|
|
▼
Panasas ASR-400 製品仕様
|
| ASR-400 エンクロージャー |
| ハードウエア |
ハードウェア 2U 19インチラックマウント筐体（レール付き) |
| 電源 |
2x 2200 W リダンダント チタンレベル |
| 外形寸法（HxWxD） |
88 mm x 477 mm x 730mm
|
| 動作温度 |
10〜35°C |
| 非動作温度 |
-40〜60°C |
| 動作湿度 |
8〜90% (結露しないこと) |
| 入力ライン電圧 |
220〜240 VAC 50〜60 Hz |
| ASR-400 ノード |
| ネットワーク帯域 |
ポートあたり100Gb/秒 |
| NIC |
2 x NVIDIA Mellanox ECAT
ConnectX-5 VPIアダプタカード、HDR100、EDR IB、100 GbE、デュアルポート
1 x GbEデュアルRJ45ネットワークSIOM |
| NVMe |
1 x 480GB M.2 NVMe SSD |
|
|
|
▼
ネットワークルーティング実装コンサルテーション
|
1Uエッジサーバ機によるネットワークルーティング
1U エッジサーバに InfiniBandルーターの機能を付加したソリューションの提供も行っています。
- エッジサーバ機によるネットワークルーティング
- InfiniBandとイーサネットとのサブネット間に2つのネットワークパスの設定をLinux上で構築
- システム構築や設定を実施して、システムを納品
- 一度、設定すれば、継続的に利用可能
- 増設や移設も容易で、台数を増やすことで、経路が増え、サブネット間の総帯域幅が増す
- カスタム化が可能なサーバ構成
- 用途や設置場所に合わせたカスタム化が容易
- 実装やサポートにきめ細やかに対応可能
-
1U Edgeサーバー 製品仕様
- 1U 筐体サイズ (438x43.5x500)
- 電源、SATA SSD、ネットワークを全て前面に配置
- 冗長電源(2x800W)
- シングルXeonプロセッサ構成
-
ネットワーク構成
- イーサネット：1 or 2 x 100GbE
- InfiniBand：1 or 2 x Connect-X 5、EDR
- オンNICルーティング
詳しくは、弊社に お問合せください。
|
