ホームページ > 取扱製品紹介 > サーバ/ワークステーション製品 > 高速化製品 > オーバークロック技術情報

オーバークロック概要
(質問) オーバークロックとは?
(答え) 定格を超えたクロックでプロセッサを稼働させることです。 定格とは、機器の製造者が保証する動作の限度のことで、保障動作の限度値となります。

通常、インテル プロセッサーは、工場の定格設定で稼働している状態でのみ検証、保証されています。 設計以上の速度でプロセッサーを動作させることをオーバークロックと呼びます。

プロセッサの動作周波数(クロック)は、以下のような式で決定されます。

動作周波数(クロック) = ベースクロック(BCLK) x クロック倍率

オーバークロックでの動作周波数を上げるには、上記に示すように (1)ベースクロックを引き上げるか、(2)クロック倍率を大きな数値に設定することになります。

ベースクロックでのオーバークロックの場合には、メモリなど他のクロックへの影響や、各コントローラーへの負荷の増大など 様々な影響が出てくる可能性があります。(デフォルト値は、100MHz)
倍率変更によるオーバークロックでは、メモリなど他のクロックへの影響や、各コントローラーへの負荷の増大はありませんが、 プロセッサモデル毎にその最大倍率が設定されています。ただ、この最大倍率で、システムを長時間安定させることは難しいため、安定稼働出来るクロック倍率でのオーバークロックが一般的です。

KRONOS/ORION HFシリーズでは、機種とモデルに応じて、クロック倍率でのオーバークロックとベースクロック(BCLK) でのオーバークロックを使い分けて製品化を行っています。
オーバークロック支援ツールとモニター

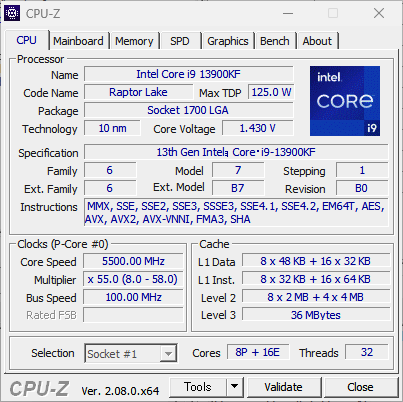

CPU-Z Core i9-13900KF

「CPU-Z」いうCPUの情報を調べるソフトウエアでCore i9 13900KFを調べると図(クリックで拡大します)のようになります。ここでの Core Speedの値 5500.00MHzが動作周波数(クロック)になります。Bus Speedは、100.00MHzで、これがベースクロック(BCLK) で、Multiplierの55.0がクロック倍率になります。

主要なハードウェアコンポーネント、例えばプロセッサ(CPU)、マザーボード、メモリ(RAM)、グラフィックカード、ストレージデバイスなどの詳細情報をリアルタイムで提供します。これには、各コンポーネントのモデル名、製造元、クロック速度、キャッシュサイズ、電圧などの技術的なパラメータが含まれます。 さらに、CPU-Zはセンサー情報を利用して、温度、電圧、ファン速度などのリアルタイムハードウェアモニタリングもサポートしています。これにより、ユーザーはシステムの安定性とパフォーマンスを最適に保つために、これらの要素を細かく監視することが可能です。 このソフトウェアは、システムのスペックを迅速に確認し、ハードウェアの詳細を調査する必要があるすべてのユーザーにとって、非常に価値のあるリソースです。

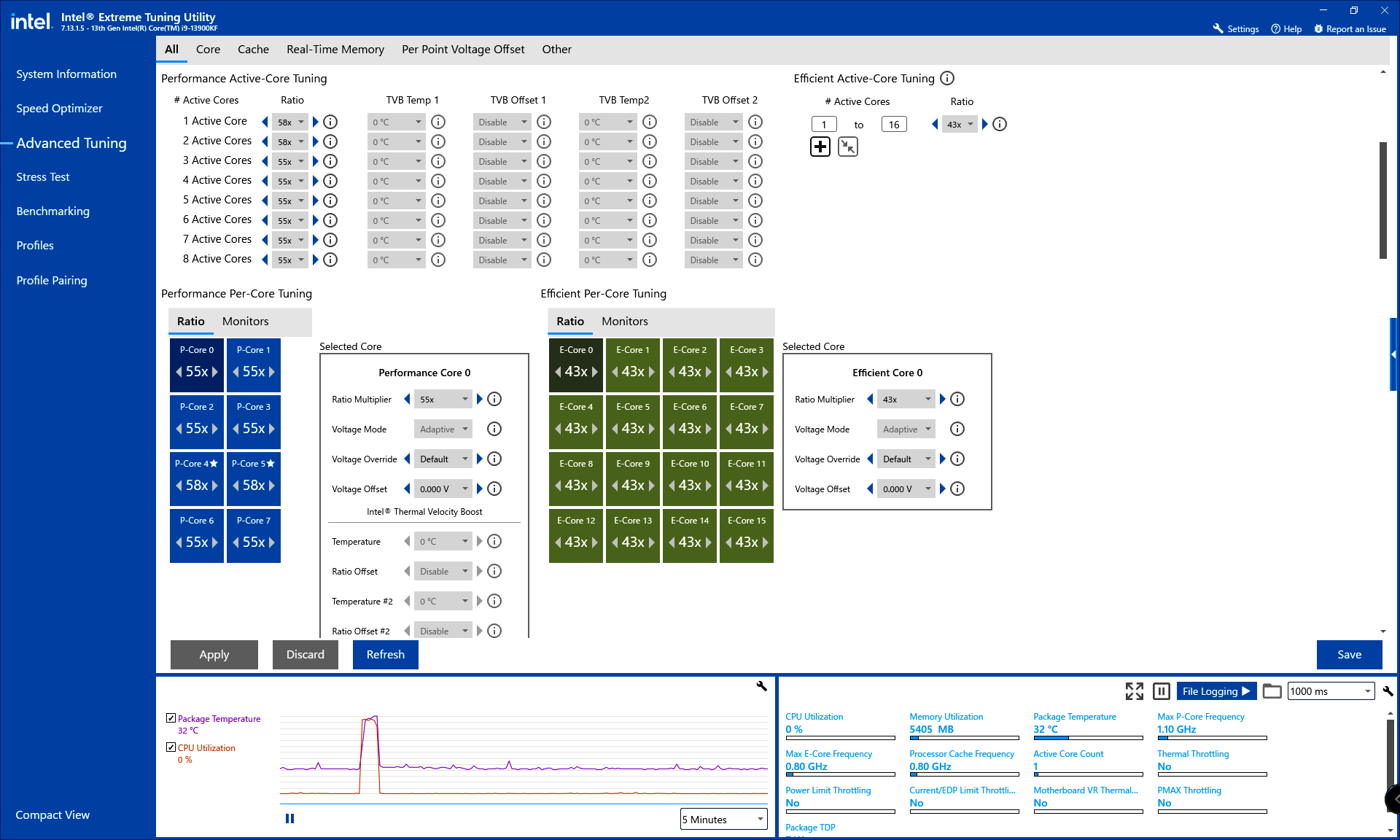

インテル エクストリーム・チューニング・ユーティリティー (インテル XTU) を使用した Windows でのオーバークロック

長らくオーバークロックは、BIOS(Basic Input Output System)を利用して手動でオペレーティング・システムをロードする必要がありました。現在でもこの方法は有効ですが、インテルは、Windowsで直接、効率的にオーバークロックを行えるソフトウェアソリューションを提供しています。

インテル エクストリーム・チューニング・ユーティリティー(インテル XTU)は、そのソリューションの一部です。ユーザーフレンドリーなインターフェースと広範なマザーボードブランドおよびモデルのサポートにより、オーバークロック作業が大幅に簡略化されます。これにより、ユーザーはBIOSに直接触れることなく、安全かつ効率的にシステムのパフォーマンスを最大化することができます。

ターボブーストとオーバークロックとの違い
オーバークロックによる全コア同時クロックアップ
プロセッサは自動でクロック倍率を変更する機能を持っています。この機能をターボブーストと呼ばれていますが、この標準のクロック倍率アップの機能とオーバークロックの違いは以下のようになります。


ターボブーストとオーバークロックとの違い

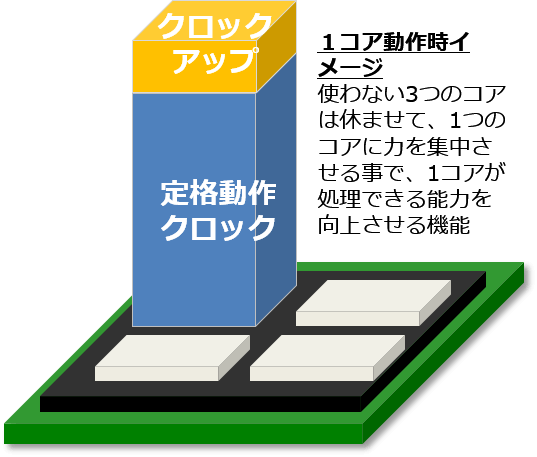

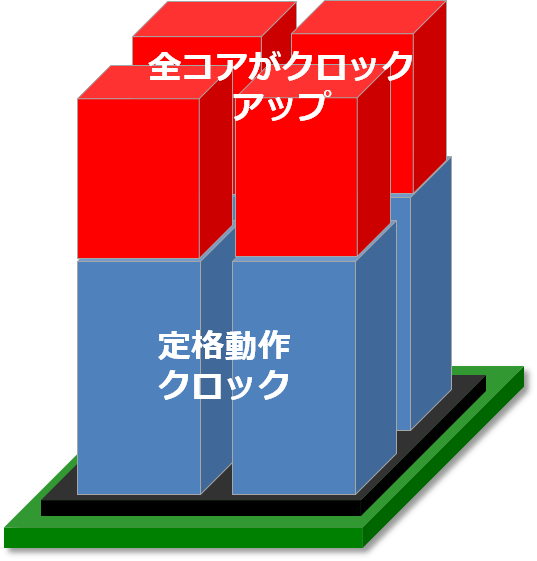

ターボブースト時の全コアの動作状況 オーバークロック時の全コアの動作状況
  • プロセッサコアに高負荷がかかった場合、「自動」で一時的に一定枠内までクロック数をアップ
  • プロセッサにクロックアップの余裕がある場合のみ
  • プロセッサごとに設定された上限以上は上がらない
  • アップするクロック数などをユーザが指定することは出来ない
  • ターボブーストで設定された上限値以上に、全プロセッサコアの動作クロックをアップ
  • 動作周波数は、ユーザが設定することが可能
  • 消費電力や発熱の増加、信頼性・安定性の低下のリスクがあり、それらの克服が課題
オーバークロック動作例(Windowsモニターツール)
AMD Ryzen Threadripper 3970X / Core i9-9980XE オーバークロック
全コアに負荷を掛けた際のCPUコアの動作クロックを表示 (全コア)
Windows 10 タスクマネージャ「パフォーマンス」タブ





Xeon W7-2495X オーバークロック
LINPACKベンチマークを全コアで実行している際のCPUコアの動作クロックを表示 (全コア)
Windows 11 タスクマネージャ「パフォーマンス」タブ




メモリクロックのオーバークロック
メモリもオーバークロック対応が可能であり、メモリのオーバークロックによって、より高速なメモリアクセスが可能になります。
メモリモジュールもベースクロックとクロック倍率の設定があり、これらを変更することで、より高速なメモリアクセスが可能になります。このメモリのオーバークロックは、プロセッサのオーバークロックとは、独立にその設定が可能ですが、システムの安定稼働のためには、メモリとプロセッサのオーバークロックは密接に関係しています。
KRONOS/ORION HFシリーズでは、クロック倍率でのオーバークロックを行っています。

KRONOSシリーズでのメモリ性能例 / Stream ベンチマーク / TRIAD (MB/S)


評価システム一覧

KRONOS S810 KRONOS 840-G3 E5-2630v3搭載サーバ
プロセッサ Core i7-3960X Core i7-5960X Xeon E5-2690v3
プロセッサコア数 6コア 8コア 2x8コア
プロセッサ速度 4.8GHz 4.5GHz 2.4GHz
メモリ構成 4チャンネルDDR3メモリ 4チャンネルDDR4メモリ 4チャンネルDDR4メモリ
メモリ速度 2133MHz 2666MHz 2133MHz

STREAMベンチマークは、広く使用されているパフォーマンスベンチマーク基準の1つで、コンピュータシステムの持続的なメモリバンド幅を測定するものです。アプリケーションが高い実行性能を発揮するには、プロセッサとメモリ・サブシステム間の適切なバランスが必要不可欠となります。 KRONOS S810でのメモリ性能は、特にシングルコアで比較した場合、その性能比が圧倒的です。また、複数のプロセッサコアを利用して、ソケット単位でのメモリバンド幅を評価しても、通常サーバよりも高い性能を示しています。 KRONOSは、プロセッサだけでなく、メモリシステムもオーバークロックが可能なシステムであり、また、プロセッサとメモリは独立にオーバークロックの比率を調整可能です。ワークロードに合わせたCPUとメモリのオーバークロックの調整も可能となります。
